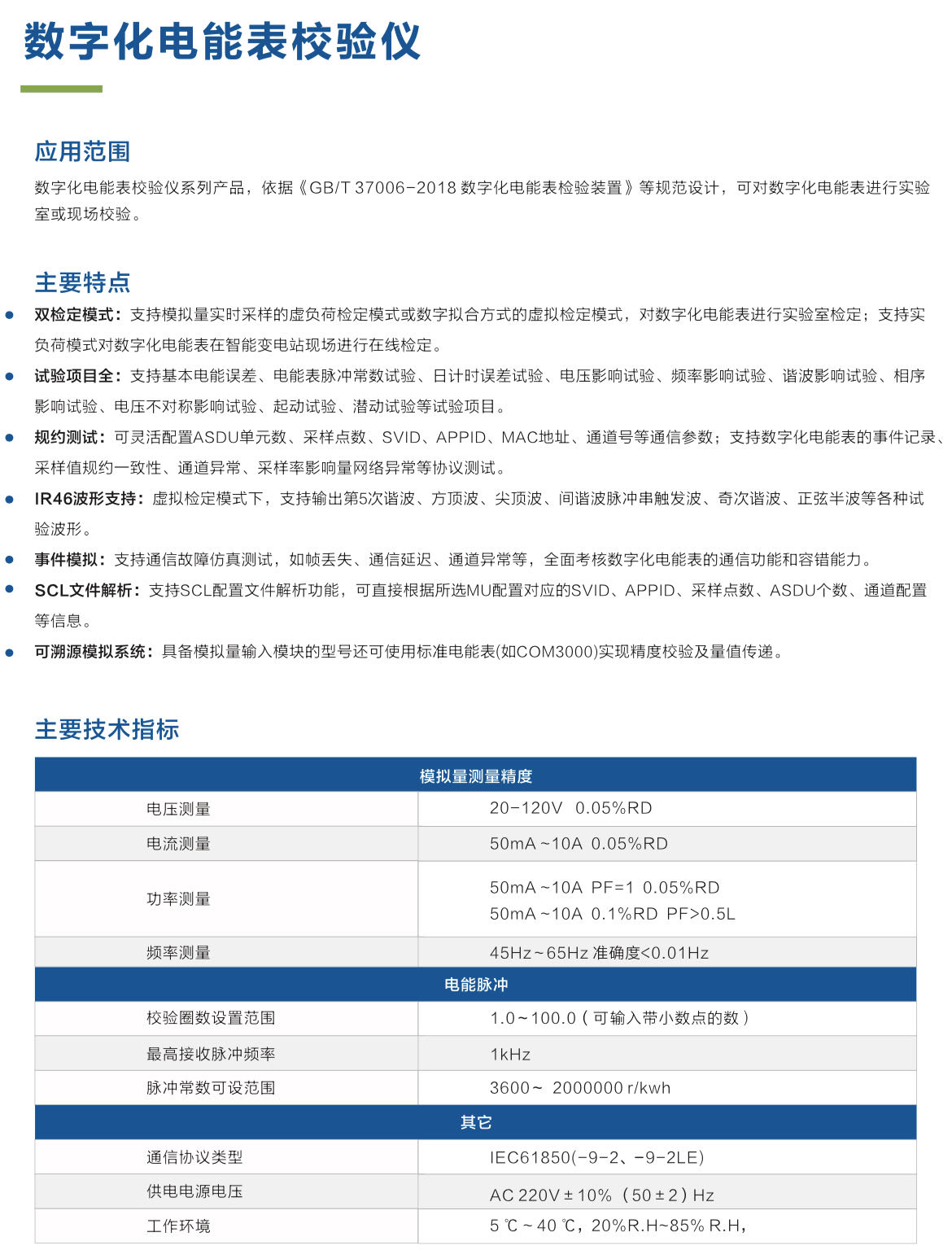

數字化電能表校驗儀
應用范圍
室或現場校驗。
數字化電能表校驗儀系列產品，依據 《GB/T 37006-2018 數字化電能表檢驗裝置》等規范設計，可對數字化電能表進行實驗
主要特點
。雙檢定模式：支持模擬量實時采樣的虛負荷檢定模式或數字擬合方式的虛擬檢定模式，對數字化電能表進行實驗室檢定；支持實負荷模式對數宇化電能表在智能變電站現場進行在線檢定。
?試驗項目全：支持基本電能誤差、電能表脈沖常數試驗、日計時誤差試驗、電壓影響試驗、頻率影響試驗、諧波影響試驗、相序影響試驗、電壓不對稱影響試驗、起動試驗、潛動試驗等試驗項目。
?規約測試：可靈活配置ASDU單元數、采樣點數、SVID、APPID、MAC地址、通道號等通信參數；支持數字化電能表的事件記錄、采樣值規約一致性、通道異常、采樣率影響量網絡異常等協議測試。
?1R46波形支持：虛擬檢定模式下，支持輸出第5次諧波、方頂波、尖頂波、問諧波脈沖串觸發波、奇次諧波、正弦半波等各種試驗波形。
?事件模擬：支持通信故障仿真測試，如幀丟失、通信延遲、通道異常等，全面考核數字化電能表的通信功能和容錯能力。
?SCL文件解析：支持SCL配置文件解析功能，可直接根據所選MU配置對應的SVID、APPID、采樣點數、ASDU個數、通道配置等信息。
?可溯源模擬系統：具備模擬量輸入模塊的型號還可使用標準電能表(如COM3000)實現精度校驗及量值傳遞。
